1、概述

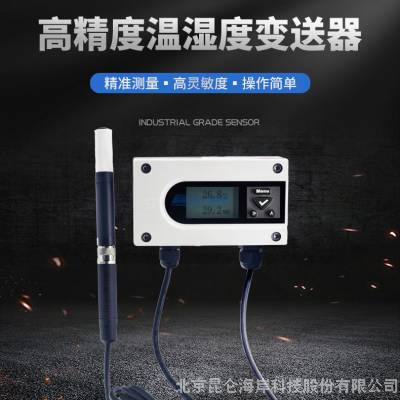

JWSH-5系列温湿度变送器产品的自身定位为工业级产品。对于-100℃～200℃范围内的温湿度测量，利用瑞士Rotronic公司的多种高精度探头资源。

显示准确度为：±0.1℃（23℃），±0.8%RH（23℃，0%RH～***RH），带温度补偿

多种模拟输出0V～5V或0V～10V或4mA～20mA

128 × 64大液晶显示温湿度,零点修正功能

探头工作温度范围-100℃～200℃

可从温度、湿度切换到温度、露点显示

可选网络RS485/RS232输出

2、技术参数

供电 电流输出型：DC 24V（22V～26V）

电压输出型：DC 24V（12V～24V）

网路输出型: DC 24V（12V～24V）

电    流: 电流输出：60mA

电压输出：30mA

网络输出：30mA

显示准确度 温度：±0.1℃ (23℃)

湿度：±0.8%RH（0%RH～***RH，23℃）

输出准确度 温度：±0.3℃ 或 ±0.5%F·S，两者取大

湿度：±1.5%RH（0%RH～***RH，23℃）

电路工作条件 湿度：5%RH～95%RH

温度：-20℃～60℃

探头工作条件 湿度：0%RH ～***RH

温度：-40℃～85℃/-100℃～200℃，任选

长期稳定性 温度≤0.1℃/y

湿度≤1%RH/y

输出输出 电压输出型0V～5V或0V～10V

电流输出型4mA～20mA

网络输出型RS485  □RS232

液晶显示 温度℃，湿度%RH / 温度℃，露点℃

显示分辨力 0.1%RH，0.1℃

负载 电压输出阻抗≤250Ω，电流输出≤500Ω

重复性 湿度≤0.5%RH/y，温度≤0.1℃；年漂移≤1%RH，≤0.1℃

安装方式 壁挂式、管道式或分体式

外壳尺寸 125mm×70mm×41mm（不含探头部分）

产品重量 壁挂型  ≤ 305 g

注：具体温度、湿度、露点的量程见产品标签

供电、模拟或网络输出

红色(24V)：24V（电源正）

黄色( T )：模拟量输出温度电流或电压输出；

蓝色( H )：模拟量输出湿度电流或电压输出（露点电流

或电压输出，出厂默认湿度，根据菜单设置）；

黄色( TX）：网络输出RS485信号线的A+端或RS232

信号线的TX

蓝色( RX）：网络输出RS485信号线的B-端或RS232信

号线的RX

黑色(GND)：GND（地）

注：电流型：JWSH-5XXACXX；电压型：JWSH-5XXVB/VCXX； 网络型：JWSH-5XXW1/W2XX

4、安装

安装步骤：

1、壁挂型：按上图1所示尺寸在安装面上打孔，选择合适挂件安装在孔内,如图4所示将变送器挂好。

2、管道型： 用探头上的法兰上的4个φ4.5的孔固定在墙面或管道上。

3、分体型：按上图1所示尺寸在安装面上打孔，选择合适挂件安装在孔内,如图4所示将变送器挂好；探头用法兰上的4个φ8的孔固    定在墙面或管道上（选配法兰），探头用M22×1.5的安装螺纹固定在墙面或管道上（选配螺纹）。

4、用变送器电缆线连接到采集设备。

安装位置：

1、变送器应尽量垂直放置，安装时，***传感器在变送器的下方（变送器上的字体为正方向）；

2、安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

2、安装在环境相对稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

5、使用

1、仔细检查，确保接线正确后，网络输出时：通过485转换模块接PC机串口，接通DC 24V或12V电源，可通过测试软件查看温湿度    值；模拟输出时：接通DC 24V或12V电源，用万用表测量时就会测量出对应的电流或电压值。（详见通讯附录）

2、如想拆卸变送器，必须先断开电源，然后进行拆卸。

3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏;如果想室外使用，必须加装通风的防护罩，变送器内部避免有水    进入。

4、带液晶显示的变送器，通电，可直接观察显示是否正确。（液晶面板操作详见操作附录）。

6、注意事项

1、使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

7、保养

  1、变送器长时间使用会产生偏移，为***测量准确度，每年校准1次。

8、运输、存储

  1、变送器尽量避免震动，轻拿轻放。

  2、长时间存储条件：10℃～40℃；20％RH～50％RH。

9、开箱检查

  1、打开包装后，检查变送器是否完好。

  2、变送器1支，说明书1份，合格证1张，光盘1张，短路帽2个。

10、故障分析与排除

  1、模拟输出时，如变送器输出为0，或输出值不再量程之内，请检查接线是否正确，是否牢固。

  2、网络输出时，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确（串口，波特率，数据位，      停止位，校验方式，采集周期，流量控制；产品出厂默认设置为：com1，9600，8，1，n，1000，无）。

  3、如不是上述原因，请与厂家联系。
