系列简介及说明

昆仑海岸漏水传感器水浸报警探测器变送器漏水绳线缆检测漏水器继电器输出

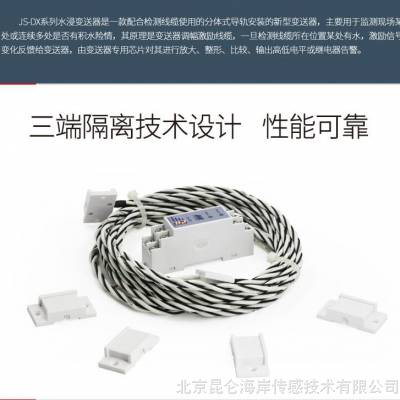

J S-D X系列水浸变送器是一款配合检测线缆使用的分体式导轨安装的新型变送器，主要用于监测现场某处或连续多处是否有积水险情，其原理是变送器调幅激励线缆，一旦检测线缆所在位置某处有水，激励信号变化反馈给变送器，由变送器专用芯片对其进行放大、整形、比较、输出高低电平或继电器告警。该系列产品使用电源，输入，输出三端隔离技术，***程度提高电气兼容性和系统可靠性；输入的防氧化、防极化、防腐蚀设计；输出的光电隔离和线圈隔离保护，******产品的可靠性和寿命。

系列用途

适用于通讯基站、精密机房、图书馆、宾馆、饭店、仓库等一些需要对有积水状况进行告警的场所。

技术参数 昆仑海岸漏水传感器水浸报警探测器变送器漏水绳线缆检测漏水器继电器输出

五．水浸传感器剖面图

六．安装夹尺寸图

七. 面板说明

电源灯：灯亮绿色——工作；

告警灯：灯亮红色——告警；

灵敏度拨码开关：由1至4，档位数字越大越容易报警，选择哪一档灵敏度就将该档位的开关拨到ON，其余拨码置于OFF档。根据现场检测地面潮湿浸水情况选择不同的灵敏度档位(一般情况下

建议设置为2档)避免空档位使用

八. 接线说明

1：供电正       2：供电负

3：输出正       4：输出负

5和6 水浸传感器检测端输入

7和8空

九.安装方式

 1．用安装夹将水浸传感器固定于探测区域，必须使水浸传感器和需检测区域完全接触以达到良好的检测效果。

   （安装夹可以用膨胀螺栓或高强度双面胶两种方式固定于检测平面,标配为膨胀螺栓。）

 2．安装夹标配为每米1个（实际安装时，可视探测区域平整程度增减安装夹个数）

安装夹安装示意图：

十.检测方法:

1.使用前请认真阅读本说明书，确保接线正确。接通DC24V后，绿色指示灯亮，表示供电正常；

2.水浸线缆传感器必须拉直使用，避免线缆相互导通，引起误报.

3.水浸传感器遇水时，导电***于告警上***红色的告警指示灯亮，由变送器输出短路报警信号（或开路报警信号），水浸解除后，红灯灭，变送器又处于警戒状态。

十一.产品维修及保养

1.如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

·现场环境描述；

·故障现象；

2. 变送器属于精密仪器，应存放在干燥通风的室内环境，避免阳光直晒。产品清洗只能使用易挥发的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。

十二.注意事项

1. 当收到产品时请检查包装是否完好，并核对变送器规格型号和水浸传感器长度是否与您选购的产品相符。

2.按照装箱清单检查收到产品是否和装箱清单一致,变送器一台，相应长度（n米）的水浸传感器一个,说明书一份，合格证一份，安装夹n-1个，膨胀螺钉2（n+1）个。

3.水浸线缆使用时必须拉直使用，避免相互导通.

4.水浸传感器在安装时注意不要紧贴在导体（如钢管）上,同时也不要让水浸传感器的两条黑线有接触，导致变送器会一直处于告警状态。

5.安装水浸传感器时，不要用力拉伸，尽量少弯折水浸传感器。
