1 产品介绍

1.1? 产品简介

KL-N411x、KL-N412x 系列产品是集采集、通讯为一体的模拟量采集模块，

可采集 0-20mA、0-10mA、0-10V、0-5V 的直流信号， 通讯可选 RS-232 或 RS-485?

接口。 关键器件均选用高精度器件， ***了模块的高精度和良好的线性； 在电源、

通讯以及输入部分均做了完备的保护措施，使得模块在应用中更加安全、稳定；

产品协议为 Modbus RTU 通讯协议，使模块具有良好的通用性。模块结构设计合

理，便于现场安装和调试,适用于传感器信号的采集及与上位机之间的通讯传输，

可满足构建不同行业的监控系统的需求。

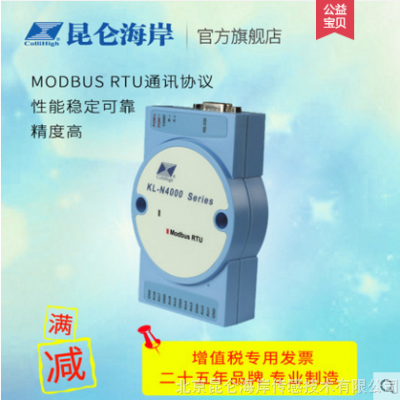

1.2? 外观说明

模块尺寸：长×宽×高：121mm×70mm×26mm

1.3? 型号说明

KL-N4? 产品系列代号

1? 采集模块

1? 直流电流信号采集

2? 直流电压信号采集

4? 4 路采集通道

8? 8 路采集通道

- 10mA? 采集 0-10mA 电流信号

- 20mA? 采集 0-20mA 电流信号

- 5V? 采集 0-5V 电压信号

- 10V? 采集 0-10V 电压信号

- 232? RS-232 通讯

- 485? RS-485 通讯

选型举例：KL-N4118-20mA-232?

8 路直流电流采集，信号采集范围为 0-20mA，RS-232 串口通讯。

1.4 技术参数

技术参数表

供电电压 DC 18V~30V?

供电隔离电压 DC 1500V?

平均功耗 约 1.2W?

通讯周期 100mS(9600bps) 系统速度 数据更新周期 5 次/秒（默认）

采集信号类型 0-20mA、0-10mA、0-10V、0-5V 等

采集精度 ±0.1%

通讯方式 RS-232、RS-485?

通讯协议 Modbus RTU?

通讯波特率 1200bps、2400bps、4800bps、9600bps、

19200bps、38400bps、57600bps、115200bps 8 个数据位、偶校验、1 个停止位（默认）

8 个数据位、奇校验、1 个停止位

8 个数据位、无校验、2 个停止位 通讯帧格式

8 个数据位、无校验、1 个停止位

RS-232? DB9(孔) 通讯接口 RS-485? 端子(3.81mm) RS-232? DC 2500V? 通讯隔离电压 RS-485? DC 2500V?

RS-232?

±8KV?(接触放电) ±15KV?(气隙放电) 通讯 ESD 保护

电压 RS-485? ±2KV?

工作环境温度 -30℃~60?℃

工作环境湿度 5~95％RH?

产品尺寸 121mm×70mm×26mm?

安装方式 滑轨式

产品重量 约100g

昆仑海岸 模拟量数据采集模块 KL-N4118 4-20mA-RS232通讯

2 使用说明

2.1 标准配件

如上图所示，请检查包装盒内模块及相关配件是否齐全。

2.2 产品安装

本产品采用滑轨式安装，先用安装螺钉将模块与安装背板固定好，再将其滑

入安装导轨内即可。

2.3 指示灯及按键说明

在模块的中部有一个电源指示灯，当指示灯是红色时表明模块工作正常。

在模块的右下部有一个针孔按键，其功能为恢复出厂默认参数。持续按住按

键 2 秒钟然后松开，同时通讯指示灯变为橙色，模块的参数变为出厂默认参数，

即模块地址为 0x01； 通讯波特率为 9600bps； 通讯帧格式为 8 个数据位、 偶校验、

1 个停止位。

安装背板

接线端子

产品光盘

安装螺钉 合格证

采集模块

6

2.4 端子定义及接线说明

本产品提供 RS-232 或 RS-485 两种通讯方式，RS-232 通讯采用 DB9 通讯端

子；RS-485 通讯采用 3.81mm 间距的绿色端子。 各端子定义如图所示：

变送器接线说明：

a、两线制接线：

POW+? ：供电正； POW- ：供电负；

模块供电范围是?DC?18V-30V，标准供电为?24V?

A+? ：RS-485?通讯正； B- ：RS-485?通讯负；

TGND：通讯隔离地；

DB9?为?RS-232?通讯端子， 2：RS-232?发送； 3：RS-232?接受； 5：通讯隔离地

其余的引脚都为空。

采集端

Ain1~Ain8：模拟量信号端子；

GND：模拟量信号地。

24V+?

24V-

供电+?

信号线

直流电源 变送器 KL-N4000?

b、三线制接线：

c、四线制接线：

注意：由于本产品的供电部分采用了隔离技术，即 POW-和 GND 间隔离，所以

请勿使用同一电源为本产品和变送器同时供电，以防止 POW-和 GND 短接。

昆仑海岸 模拟量数据采集模块 KL-N4118 4-20mA-RS232通讯

2.5? 参数设置及通讯指令说明

使用前需根据现场需要对产品的相关参数进行设置。 本产品需要设置的参数

有设备地址、通讯波特率、通讯帧格式等等，其中出厂默认的设备地址为 0x01、 通讯波特率为 9600bps、通讯帧格式为 8 个数据位、偶校验、1 个停止位。

注意：采集滤波参数默认为 20，再无特殊情况下请勿修改，采集滤波参数 t?

调小可提高采集值更新速度但会导致采集数据不稳；反之亦然。

本产品采用的是 Modbus RTU 协议，具体通讯协议请参见附件 A。

24V+?

24V-

供电+?

信号线

供电-

直流电源 变送器 KL-N4000?

24V+?

24V-

供电+?

信号+?

信号- 供电-

直流电源 变送器 KL-N4000
