价 格
订货量
￥9999.00
30 - 49
￥8888.00
50 - 79
￥7777.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥80
| 产品特性：土壤温湿度 | 是否进口：否 | 加工定制：否 |
| 品牌：昆仑海岸 | 型号：KL-TWSW1-SN | 类型：无线温湿度传感器 |
| 测量范围：-30℃～+70℃；0％～100％℃ | 订货号：KL-TWSW1-SN | 货号：KL-TWSW1-SN |
| 测量精度：温度：±0.5℃；湿度：±3％℃ | 输出信号：RS485 | 工作电压：24VDCV |
| 是否跨境货源：否 | 测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体 | 探针规格：55mm，φ3mm |
| 探针材料：316L不锈钢 | 密封材料：ABS工程塑料，环氧树脂，防水等级IP68 | 电缆规格：标配2米 |

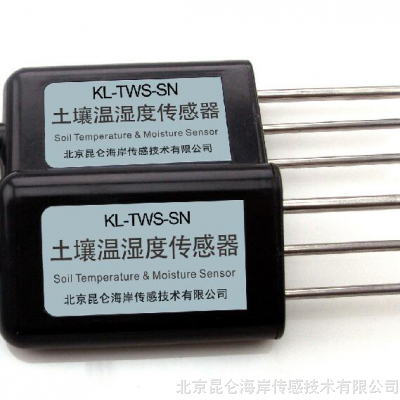

昆仑海岸土壤温湿度传感器变送器485输出KL-TWSW1-SN
| 概述 |
KL-TWSW1-SN 土壤温湿度变送器是将土壤水分和土壤温度传感器集中于一体，具有携带方便，密封，高精度等优点，是土壤墒情，土壤温度测量的理想选择。
KL-TWSW1-SN 土壤水分部分是基于频域反射原理，利用高频电子技术制造的高精度、高灵敏度的传感器。通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量（容积含水率），是目前国际上***的土壤水分测量方法。
KL-TWSW1-SN土壤温度部分是由德国Heraeus公司进口A级ST-1-PT1000精密铂电阻和高精度变送器两部分组成。变送器部分由电源模块、温度传感模块、变送模块、温度补偿模块及数据处理模块等组成，对使用环境有较高的适用性。
| 特点 |
1、本传感器体积小巧化设计，测量精度高，响应速度快，互换性好
2、密封性好，防水等级IP68，可直接埋入土壤中使用，且不受腐蚀
3、实时温湿度监测功能，可测量不同深度土壤的温温度
4、土质影响较小，应用地区广泛
5、测量精度高，性能可靠，确保正常工作，响应速度快，数据传输效***
| 适用范围 |
适用于节水农业灌溉、气象监测、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤温湿度的领域。
昆仑海岸土壤温湿度传感器变送器485输出KL-TWSW1-SN
| 外形规格 |
| 产品资料 |
一、技术参数
测量参数：土壤容积含水率；土壤温度
测量单位：%( m3/m3)；℃
水分量程：0～***（可选择30%，50%等量程或定做任意量程）；
温度量程：－30～70℃（可定做0～50℃或其他任意量程）；
测量精度：0～50%（m3/m3）范围内为±2%（m3/m3）；±0.2℃
工作范围：－30℃～70℃
输出信号：A：电压信号（0～2V，0～2.5V，0～5V，0～10V四者选一）
B：4～20mA（电流环）
C：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：5～24V DC（当输出信号为0～2V，0～2.5V，RS485时）
12～24V DC（当输出信号为0～5V，0～10V，4～20mA时）
稳定时间： ＜1秒
响应时间： ＜1秒
测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体
二、物理参数
探针规格：55mm，φ3mm
探针材料：316L不锈钢；
密封材料：ABS工程塑料，环氧树脂，防水等级IP68
电缆规格：标配2米（可定制其他电缆长度，最长1200米）
昆仑海岸土壤温湿度传感器变送器485输出KL-TWSW1-SN
三、电流信号的阻抗要求
供电电压 | 9V | 12V | 20V | 24V |
阻抗 | 125Ω | 250Ω | 500Ω | >500Ω |
| 使用方法 |
KL-TWSW1-SN 土壤温湿度变送器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备。
| 数据转换方法 |
KL-TWSW1-SN 土壤温湿度变送器在土壤饱和含水率范围内具有良好的线性特征，以下是典型的标定公式，用户可以参考使用，如果要获得更高精度，需进行二次标定。
θv：土壤容积含水量；T：土壤温度
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，电位：mA
输出信号 | 水分转换方法 | 温度转换方法（－30～70℃） |
0～2V DC | θv＝50*V | T＝50*V－30 |
0～5V DC | θv＝20*V | T＝20*V－30 |
0～10V DC | θv＝10*V | T＝10*V－30 |
4～20mA | θv＝6.25*A－25 | T＝6.25*A－55 |
RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1
一、修改地址，例如：将地址为1的变送器改地址为2，主机→从机
原地址 | 功能码 | 预留1 | 预留2 | 预留3 | 新地址 | CRC16低 | CRC16高 |
0X01 | 0X06 | 0X00 | 0X00 | 0X00 | 0X02 | 0X08 | 0X0B |
若变送器接收正确，返回以下数据，从机→主机
原地址 | 功能码 | 数据长度 | 预留1 | 新地址 | CRC16低 | CRC16高 |
0X01 | 0X06 | 0X02 | 0X00 | 0X02 | 0X39 | 0X49 |
备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。
二、查询数据
查询变送器（地址为1）的数据（土壤温度，土壤湿度），主机→从机
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X02 | 0XC4 | 0X0B |
若变送器接收正确，返回以下数据，从机→主机
地址 | 功能码 | 数据长度 | 寄存器0数据高 | 寄存器0数据低 | 寄存器1数据高 | 寄存器1数据低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X04 | 0XFF | 0XDD | 0X01 | 0X64 | 0X*** | 0X66 |
土壤温度 ℃ | 土壤湿度 %（m3/m3） | |||||||
数据表示方法：
A、土壤温度：将返回数据换算成十进制数据后÷10，负数采用补码算法，用0XFFFF减去该数据后加1，换算成十进制数据后÷10，然后取反。
B、土壤湿度：将数据换算成十进制后÷10
以上数据表示，土壤温度：－3.5℃，土壤湿度：35.6 %（m3/m3）
| 使用上的注意事项 |
警 告
不按线序接线，可能造成该设备及连接该设备的仪器损坏
输入电源超过该设备的接入电源时，将造成该设备的损坏
注 意
使用前请先完整阅读本说明书
不要试图将探针插入石子或硬的土块中，以免损坏探针
将传感器移出土壤时，不能直接拽拉电缆
传感器探头插入土壤/基质时要充分，以减少操作误差，提高测量精度
| 产品保修 |
本产品保修期为壹年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
