| 产品特性：光照测量 | 是否进口：否 | 加工定制：否 |
| 品牌：昆仑海岸 | 型号：ZD-TVBH-A | 测量范围：0～200000lux |
| 测量精度：±5%F.S | 重量：0.125kg | 电源：DC 24V（22V～26V） |
| 输出信号：0V~5V | 重复测试：±4%F.S | 温度特性：±0.3%F.S/℃ |
| 波长测量范围：380nm～730nm | 大气压力：80kPa～110kPa | 安装方式：壁挂式 |

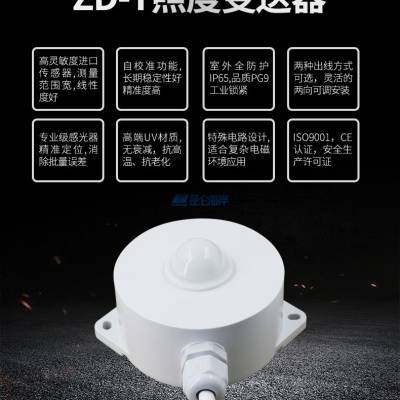

一、产品简介
ZD-T是一款采用高灵敏度的光敏元件作为传感器的照度变送器，主要用于检测现场的光照度，具有测量范围宽，便于安装，防护性能好，***性强等特点。适用于农业大棚、室外照明、
智能楼宇等环境。
二、技术参数
供电电压：DC 24V（22V～26V）
测量范围：0～2000lux（分辨率为 1lux）
0～20000lux（分辨率为 1lux）
0～200000lux（分辨率为 100lux）
输出形式：电流：三线 4mA～20mA
电压：三线 0V～5V（盲区为30mV）
网络：RS485
RS232
准 确 度：±5%F.S
重复测试：±4%F.S
温度特性：±0.3%F.S/℃
波长测量范围：380nm～730nm
使用环境：0℃～50℃、5%RH～95%RH（非结露）
存储环境：0℃～50℃、5%RH～95%RH（非结露）
大气压力：80kPa～110kPa
产品重量：约 125 克
三、外观、接线
接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）
出厂测试线颜色默认为
PW+：红色（电源+）
PW-：黑色（电源-）
OUT：黄线（电压或电流输出）
电流输出（ZD-TAC*）
四、安 装
安装步骤：
1、壁挂型时：变送器两侧有两个φ4 的安装孔，用标配的膨胀螺钉和螺钉将其固定墙面。
2、用变送器电缆线连接到采集设备。
安装注意事项：
1、 勿在高温、高湿度场所下测量；
2、 使用时，光检测器应保持干净；
3、 尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等；
4、 在壁挂侧出线安装时，出线头请勿朝上。
五. 、使 用
1、电流或电压信号输出:仔细检查，确保接线正确后，接通电源，用万用表测量时就会输出对应的电流或电压值。
2、网络输出型:仔细检查，确保接线正确后，通过 RS485 转换模块(485 输出)或者直接(232 输出)连接 PC 机 RS232 串口，接通电源，可通过测试软件查看照度值。(详见本产品通讯协议)
3、如想拆卸变送器，必须先断开电源，然后进行拆卸。
六、注意事项
1、 使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。
2、 防止化学试剂、油、粉尘等直接侵害变送器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。
3、 本产品是电子产品，报废会产生环境污染，报废时应遵循国家电子器件报废相关标准。
七、保 养
变送器长时间使用会产生偏移，为***测量准确度，每年校准一次。
八、运输、存储
1、变送器尽量避免震动，轻拿轻放。
2、长时间存储条件：10℃～40℃；20％RH～80％RH。
九、开箱检查
1、打开包装后，检查变送器是否完好。
2、变送器一台，说明书一份，合格证一份，膨胀螺栓两个，螺钉两个。
十、故障分析与排除
1、模拟输出时，如变送器输出为 0，或输出值不在量程之内，请检查接线是否正确，是否牢固。
2、网络输出时，如变送器通讯不上，请检查接线是否正确，是否牢固；串口调试助手是否设置正确
（地址，波特率，数据位，停止位，校验方式 出厂默认为：01，9600，8，1，n）。
3、如不是上述原因，请与厂家联系。
